Caractéristiques
- Utilisation: Chauffe-eau, Pompe à chaleur, Centrale de cogénération, Récupérateur de chaleur, Climatiseur, Plancher chauffant
- Puissance max.: 130
- Filetage: 1/2″, 4″
- Pression d’utilisation max.: 20
L’Ă©changeur Ă plaques est un type d’Ă©changeur de chaleur qu’on pourrait aussi nommer transmetteur de chaleur. Comme le dit son nom, il est composĂ© d’un grand nombre de plaques imprimĂ©es en forme de vagues ondulĂ©es, reliĂ©es les unes aux autres d’une facon très particulière. Entre les plaques on trouve des espaces intermĂ©diaires oĂą circulent le fluide absorbant la chaleur et le fluide transmettant la chaleur. L’appareil peut ĂŞtre Ă©tanchĂ©ifiĂ© de facon diffĂ©rente pour Ă©viter la fuite de fluides vers l’extĂ©rieur et empĂŞcher les fluides de se mĂ©langer Ă l’intĂ©rieur. Certains Ă©changeurs sont vissĂ©s ce qui leur donne l’avantage de pouvoir ĂŞtre agrandis en ajoutant des plaques.
En ce qui concerne le type de construction, il existe diffĂ©rents Ă©changeurs Ă plaques. En gĂ©nĂ©ral, on prĂ©fère les Ă©changeurs de chaleur soudĂ©s qui sont caractĂ©risĂ©s par le fait que les diverses plaques sont soudĂ©es entre elles ce qui permet de renoncer Ă tout autre raccord. Les Ă©changeurs de chaleur Ă plaques font un travail effectif parce qu’ils permettent une forte transmission de chaleur que l’on peut mĂŞme augmenter en produisant des turbulences dans la traversĂ©e des fluides. Ces turbulences sont atteintes grâce au profil ondulĂ© ou en vague des plaques. De dimensions compactes et de poids lĂ©ger cet Ă©changeur permet toutefois une grande efficacitĂ© et produit une grande densitĂ© de chaleur.

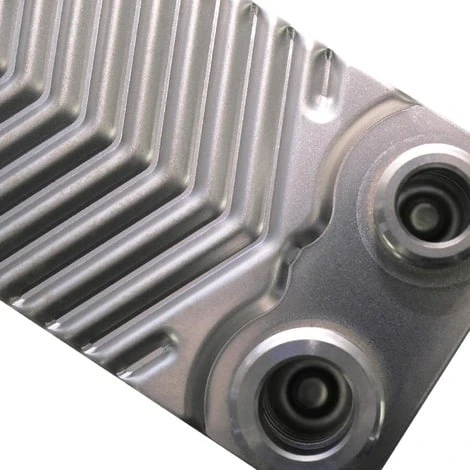

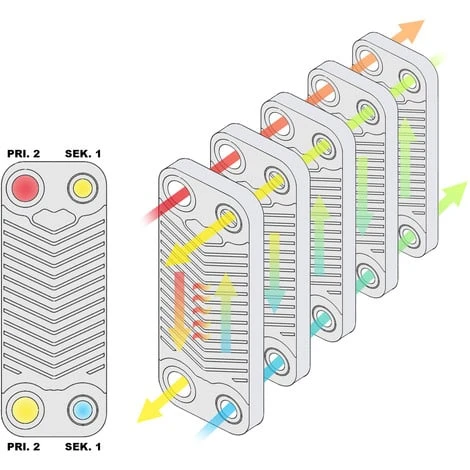

Les HRALE Ă©changeurs de chaleur inox B3-12-60 soudĂ©s se composent de plaques inox imprimĂ©es qui sont brasĂ©es sous vide au cuivre. En les assemblant, une plaque sur deux est tournĂ©e Ă 180 degrĂ©s ce qui permet de crĂ©er deux espaces en sens contraire l’un de l’autre, dans lesquels les fluides passent en contre-courant. La surface imprimĂ©e ondulĂ©e des plaques produit un flux turbulent ce qui entraĂ®ne une transmission effective de la chaleur mĂŞme Ă des volumes très faibles de flux.
Avantages:
– Nombreuses utilisations possibles
– Compact
– De poids lĂ©ger
– Très bons coefficients de transfer grâce Ă la technique des plaques imprimĂ©es
– Haute tempĂ©rature et haute pression de fonction
– L’ inox assure la protection anticorrosion
– Montage simple, facile Ă utiliser
– Pratiquement sans entretien
– Peu coĂ»teux
Domaines d’utilisation:
Il est utilisé par ex. dans le domaine des techniques de chauffage industriel, mais aussi dans celui des techniques de refroidissement et solaire.
– Centrales de cogĂ©nĂ©ration
– Climatiseurs
– Pompe Ă chaleur
– Chauffage par le sol
– Eau chaude sanitaire
– Climatisation de bâtiments
– Industrie alimentaire
– Technique de froid et de refroidissement
– Chauffage de l’eau industrielle
– RĂ©cupĂ©ration de la chaleur
– Centrales thermiques solaires
– Systèmes de chauffage craignant le gel
– Chauffage de l’eau de piscines
– Chauffage des biocarburants
– Chauffage des huiles vĂ©gĂ©tales pour voitures et camions
– Systèmes de sĂ©paration pour chauffage par le sol
– Processus de fabrication chimique ou pharmaceutique
– RĂ©seaux d’approvisionnement de chaleur Ă distance
Puissance:
La puissance des Ă©changeurs dĂ©pend des temperatures d’entrĂ©e et de sortie des liquides au cĂ´tĂ© primaire et secondaire, du dĂ©bit, des chaleurs spĂ©cifiques des liquides etc.

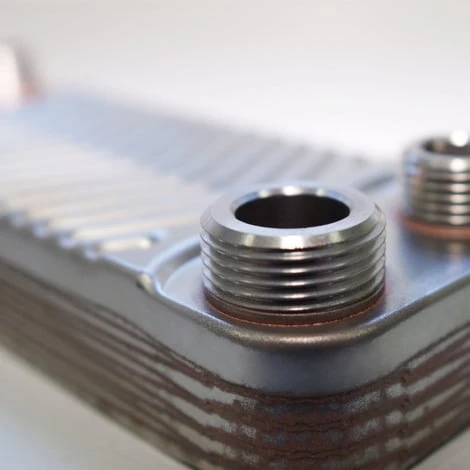

Raccords:

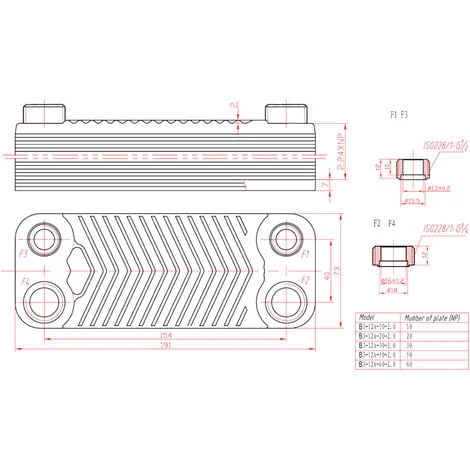

F1 & F3 1/2″ 20,67 mm ISO-G
F2 & F4 3/4″ 26,16 mm ISO-G
ATTENTION:
Si l’Ă©changeur doit ĂŞtre utilisĂ© pour des machines, qui ne marchent pas sans vibration par exemple des moteurs de bateau, des machines qui tournent avec des moteurs il est absolument nĂ©cessaire d’ utiliser des tuyaux mĂ©talliques.
*Comme ces Ă©changeurs ne sont pas jusqu’Ă prĂ©sent contrĂ´lĂ©s selon les directives 97/23 EG concernant les appareils sous pression, la pression Ă respecter dans les pays europĂ©ens est de 0,5 bar jusqu’Ă nouvel ordre. Les indications ci-dessus sont celles du fabricant.
Â

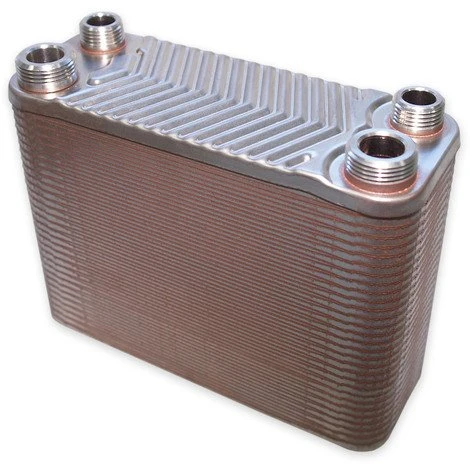

Échangeur de chaleur thermique inox 60 plaques max. 130 kW
| Référence | 50676 |
| nombre de colis | 1 |
| Dimensions | Épaisseur de la plaque conductrice : 0,26 mm Épaisseur de la plaque de protection : 1 mm Distance entre les plaques : 2,1 mm Dimensions des plaques : 191 x 73 mm |
| Matériau | Acier inoxydable 304 / Cuivre |
| la gamme de température allant de | -195°C bis +225 °C |
| Volume / Capacité | 0.018 l par plaque = 1.08 litres |
| Pression | Pression de fonctionnement 20 bar* |
| Par le débit l/min | max. 4 cbm/h |
| Le numéro de plaque / max. alimentation | 60 / max 130kW |
| Surface d’Ă©change effective | 0.012 qm par plaque = env 0.72qm |
| matériau de soudure | 99.9% Cuivre |
| Matériau des plaques / Matériau des raccords | Inox AISI 304 |
| Circuit | F1 -> F3 / F4 -> F2 |
| Poids [kg] | 2.6500 |
| Colis: Hauteur en mm | 90 |
| Colis: Longueur en mm | 215 |
| Colis: Largeur en mm | 200 |
| Disponibilité | Indisponible, * |
